DN, PP, KLK, SL, GFK – wer einen Sanierungsbericht, ein Inspektionsprotokoll oder ein Fachbetrieb-Angebot liest, steht schnell vor einem Zeichensalat. Was bedeuten diese Kürzel konkret? Es sind genormte Fachbegriffe, die in der gesamten Rohr- und Kanaltechnik einheitlich gelten. Wer sie entschlüsseln kann, liest Protokolle richtig, vergleicht Angebote gezielt und stellt im Gespräch mit dem Fachbetrieb die richtigen Fragen. Dieser Ratgeber nimmt die wichtigsten Kanaltechnik-Abkürzungen auseinander – von Rohrmassen und Materialbezeichnungen bis hin zu den gebräuchlichsten Sanierungsverfahren.
Woher kommt die Abkürzungsflut in der Kanaltechnik?
Kanaltechnik ist ein durch Normen eng geregeltes Fachgebiet. DIN-Normen, europäische EN-Standards und Regelwerke der DWA (Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall) schreiben vor, wie Rohre, Schächte und Sanierungsverfahren zu bezeichnen sind. Diese Normsprache landet dann direkt in Protokollen, Angeboten und Planungsunterlagen.
Für Hausbesitzer ist das anfangs fremd – doch mit einer kompakten Übersichtstabelle lässt sich der größte Teil der Fachsprache schnell erschließen.
Was wirklich hinter DN, NW und Co. steckt
Die meisten Kürzel stehen entweder für Maße oder für Verfahren. Die häufigsten auf Angeboten und Kanalplänen betreffen die Rohrgröße. Hier die wichtigsten auf einen Blick:
Gängige Kurzwörter für Rohrmaße
| Kürzel | Bedeutung | Praxishinweis |
|---|---|---|
| DN | Diamètre Nominal / Nennweite | Innendurchmesser des Rohrs in Millimetern, z. B. DN 100 = 100 mm Innendurchmesser |
| NW | Nennweite (deutsch) | Ältere, gleichbedeutende Bezeichnung zu DN – in älteren Plänen noch häufig |
| DA | Außendurchmesser | Gemessener Außendurchmesser des Rohrs, relevant für Einbau und Passteile |
| Di | Innendurchmesser | Tatsächlich gemessener Innendurchmesser, kann von DN minimal abweichen |
| SN | Steifigkeitsklasse | Ringsteifigkeit des Rohrs (z. B. SN 8) – je höher, desto druckstabiler |
| PN | Nenndruck | Maximaler Betriebsdruck in bar, wichtig bei Druckleitungen |
Normbezeichnungen nach DIN EN 476 und DIN 4263, Stand 2026
Rohrmaterialien im Überblick: PP, PVC, GFK, SB und mehr
Ob im Sanierungsprotokoll oder im Angebot – das Rohrmaterial wird stets abgekürzt. Das ist kein Detail: Unterschiedliche Materialien haben unterschiedliche Eigenschaften und entscheiden mit darüber, welches Sanierungsverfahren überhaupt infrage kommt.
- PP – Polypropylen: Modernes Kunststoffrohr, temperaturbeständig, chemisch robust
- PVC – Polyvinylchlorid: Häufig in Bestandskanälen, empfindlicher gegenüber hohen Temperaturen
- GFK – Glasfaserverstärkter Kunststoff: Sehr widerstandsfähig, oft bei größeren Querschnitten
- SB – Steinzeug: Klassisches keramisches Rohrmaterial, findet sich in älteren Leitungen
- B – Beton / Stahlbeton: In der Hauptkanalisation und bei großen Querschnitten
- GG – Grauguss / GGG – Duktiler Guss: In älteren Trinkwasser- und Druckleitungen
Was SL, KLK und SPC wirklich bedeuten
Grabenlos vs. offen – Verfahrensvergleich
Grabenlose Verfahren
- SL – Schlauchliner (Inliner): Kunstharzgetränkter Schlauch wird eingeführt und ausgehärtet
- KLK – Kurzliner: Punktuelle Ausbesserung einzelner Schadstellen
- SPC – Spraycoating: Beschichtungsverfahren per Roboter, für runde Querschnitte
- Keine Aufgrabung, geringere Beeinträchtigung
- Für die meisten Hausanschlüsse und Grundleitungen geeignet
Offene Verfahren
- Vollständige Aufgrabung des Rohrbereichs
- Altes Rohr wird freigelegt und ausgetauscht
- Notwendig bei schwerem Schaden oder sehr altem Bestand
- Höherer Aufwand für Garten, Fahrbahn oder Bodenbelag
- In manchen Fällen alternativlos (z. B. Totalzusammenbruch)

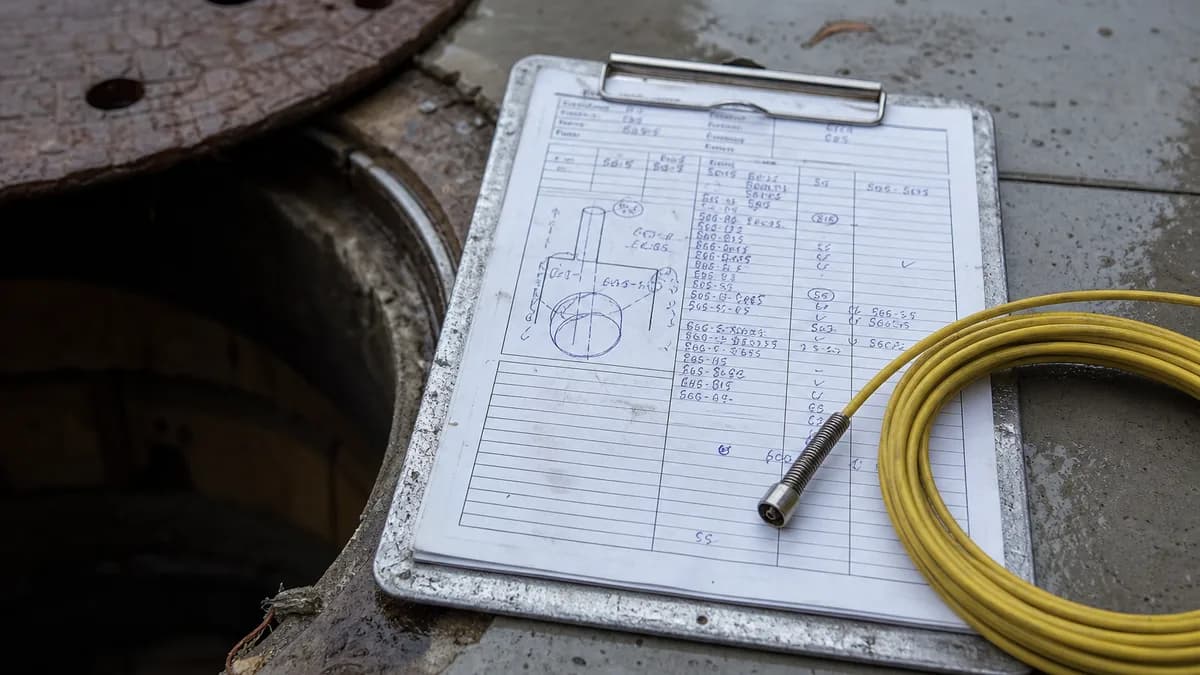

Was Inspektionsprotokolle wirklich aussagen
Nach einer Kanal-TV-Untersuchung enthält das Protokoll Schadensklassen, Lageangaben und weitere Kürzel. Diese richten sich nach der europäischen Norm DIN EN 13508 und sind international einheitlich – was das Lesen für Laien trotzdem nicht einfacher macht.
So lesen Sie ein Kanalinspektionsprotokoll Schritt für Schritt
- Haltung und Lage identifizierenJede Leitung hat eine Haltungsbezeichnung (z. B. H1, H2). Die Richtung ist mit Angaben wie 'von Schacht A nach Schacht B' oder Koordinaten dokumentiert. Schauen Sie zuerst, welche Leitung gemeint ist.
- Schadensklasse ablesenSchäden werden in Klassen eingeteilt – oft nach DIN EN 13508 mit Buchstaben (B für Riss, D für Deformation, I für Infiltration usw.) und einer Zahl für den Schweregrad. Klasse 1 = gering, höhere Zahl = gravierender.
- Uhrzeit-Angabe beim Riss einordnenRisse werden nach Uhrzeitposition am Rohrquerschnitt beschrieben (z. B. '3-Uhr-Position'). Das hilft dem Fachmann bei der Einschätzung der Schadensursache – zum Beispiel Setzung von oben oder seitlicher Druck.
- Empfehlung im Protokoll prüfenAm Ende steht meist eine Handlungsempfehlung: Renovierung (Inliner/Spraycoating), Reparatur (Kurzliner) oder Erneuerung (Austausch). Diese Einschätzung basiert auf Schadensklasse, Material und Alter.
- Unklare Kürzel direkt erfragenKein seriöser Fachbetrieb hat etwas dagegen, wenn Sie einzelne Einträge nachfragen. Seriöse Betriebe legen das Protokoll auf Wunsch mündlich aus.
DWA, KI, BBA und SAG: Qualifikationsnachweise richtig einordnen
Auch die Qualifikationen von Fachbetrieben erscheinen als Abkürzungen. Wer einen Sanierungsauftrag erteilt, sollte wissen, welche Nachweise tatsächlich zählen – und was sich dahinter verbirgt.
Die wichtigsten Qualifikationsnachweise
| Kürzel | Bedeutung |
|---|---|
| DWA | Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall – Regelwerk und Zertifizierungsträger |
| KI | Kanalinspektion – DWA-Zertifikat für die Durchführung von Kanal-TV-Untersuchungen |
| BBA / BBE | Qualifikationen im Bereich Kanalsanierung – Renovierung und Erneuerung nach DWA-Regelwerk |
| SAG | Sachkundigenachweis für Dichtheitsprüfungen – verpflichtend in vielen Bundesländern |
Diese Qualifikationsnachweise sind kein bürokratischer Selbstzweck: Sie belegen, dass der Betrieb nach dem aktuellen Stand der Technik arbeitet und sein Personal entsprechend geschult ist.
